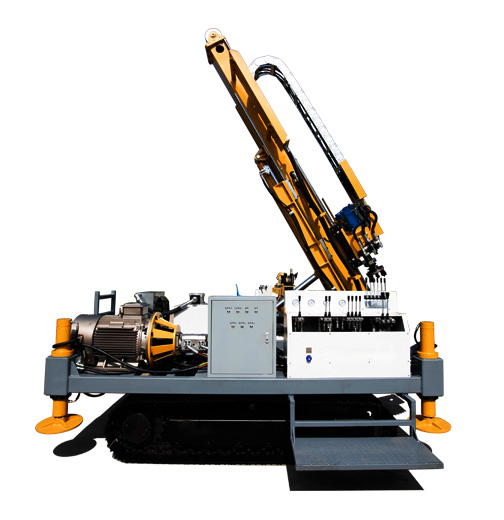

履帶式錨杆鑽器 GM-5B

项目描述： 1、城市深基坑支護、土釘牆支護、鐵路及公路邊坡支護。 2、基礎處理中抗浮錨杆、薄型地下連續牆、防滲牆。 3、隧道建设的管棚注漿、止水注漿。 4、公路、礦山、水電大壩等岩土爆破孔施工。 5、鐵路、公路、橋梁、路基、壩基等各種工業與民用建築的地基基礎加固、隔水堵漏建设、軟地基處理及地質災害治理。 6、錨杆鑽進、潛孔垂鑽進、套管鑽進和鑽杆套管複合鑽進的建设施。 7、可進行一般旋噴建设的單管、雙管施工

适用施工項目：

地基加固止水帷幕錨杆錨索旋噴注漿建築糾偏注漿封底抗浮錨杆錨杆錨索止水帷幕路基加固旋噴注漿抗浮錨杆豎井支護基礎加固注漿錨固止水帷幕土壤修複環境治理路基加固塌陷防治塌方救援堤壩加固尾礦治理采空區注漿

技術特點參數說明建设案例同類推薦

项目說明

1、适用于土層、沙層等地層的高速鑽進，泥漿排渣；三翼鑽頭和一字型鑽頭鑽進，。
2、适用于岩層和破碎層空氣潛孔錘鑽進，空氣排渣。
3、适用于破碎層、沙卵層等含水量較大地層的孔底液動錘鑽進，泥漿排渣。
4、鑽杆鑽進、套管複合鑽進。
6、可實現單管、雙管、三管旋噴、擺噴、定噴等旋噴工藝（客戶選裝）。
7、可與金年会公司的高壓注漿泵、泥漿攪拌器、旋噴、擺噴鑽具、導流器、噴頭、三翼鑽頭、一字型鑽頭、複合片鑽頭組成成套設備使用。
8、可通過變徑接頭與國内外鑽具無縫對接。

项目細節展示

視頻展示

參數說明

最大扭矩（N.m）	6500
轉速（r/min）	0-150
動力頭最大行程（mm）	3400
動力頭額定提升力（kN）	60
動力頭允許加壓力（kN）	30
鑽杆直徑（mm）	Ф50 、Ф73、Ф89
鑽孔傾角	0°～ 90°
動力頭提升/加壓速度（m/min）	旋噴調節速度0～0.75/1.5
動力頭快速升降（m/min）	0～13.3 /0～26.2
電器功率（kw）	55+18.5+2.2
立柱伸縮（mm）	900
爬坡能力	20°
行駛速度（km/h）	0.8
外形尺寸（mm）	（工作時）3750×2450×5450
外形尺寸（mm）	（運輸時）5450×2300×2250
整器質量（T）	6.5
