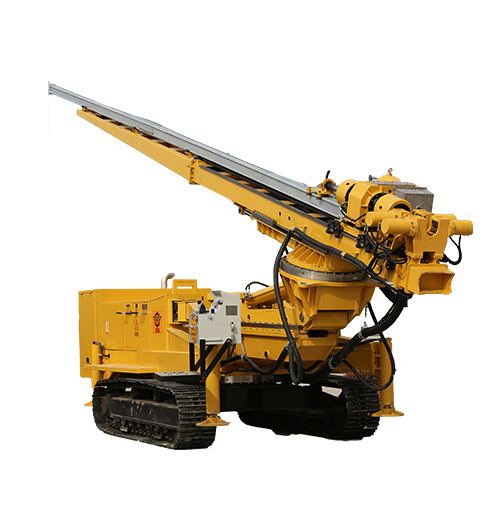

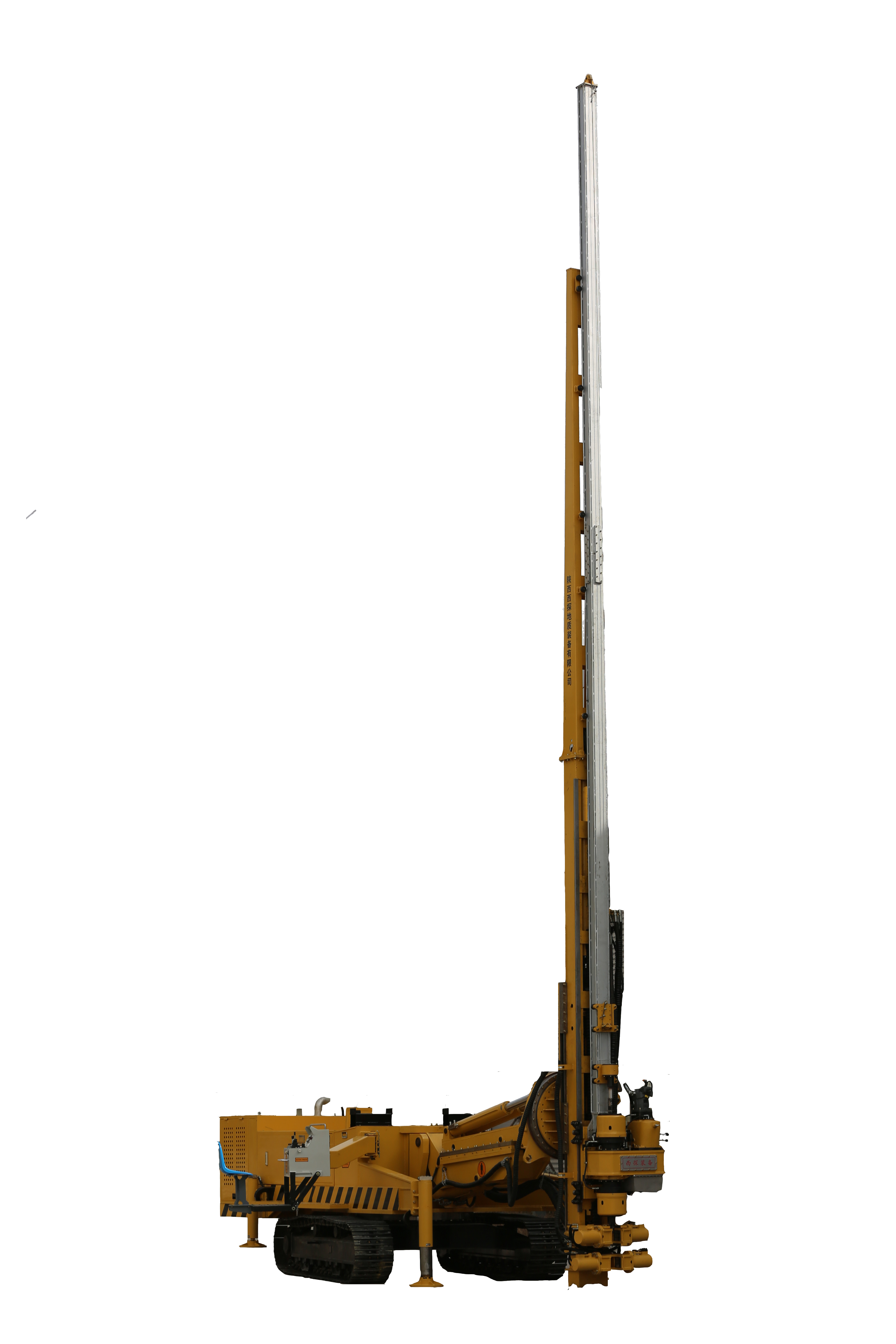

履帶式全液壓旋噴鑽器 XL-3 型(定制)

项目描述: 主要适用于高壓旋噴,旋噴錨索,支護錨杆等工藝。除可滿足單重管、雙重管、三管重旋噴(擺噴、定噴、間歇提升)、旋噴錨索等旋噴工藝外,還可用于硬質合金回轉鑽進、螺杆鑽進、氣動潛孔錘鑽進、氣動潛孔錘跟管鑽進、及建设勘探等多種鑽進工藝。

适用施工項目:

旋噴注漿 旋噴注漿
技術特點 參數說明 建设案例 同類推薦

项目說明

1、多方位變幅器構,鑽器在一個位置可實現多排、多角度鑽孔,适應能力強;
2、回轉扭矩大,給進行程長,可以有效地提高鑽進效率;
3、鑽器具有履帶自行走功能,配有器架360°回轉裝置,設備移位方便、快捷;
4、孔口設有液壓夾持器、卸扣裝置,可以縮短上下鑽時間,并降低工人的勞動強度;
5、操控手柄布置合理,操控靈活方便,并配有功能強大的動态參數顯示控制系統,能夠及時掌控發動器轉速、油溫水溫、液壓系統壓力、泥漿泵壓力、鑽深、孔底壓力等各項參數,方便調控鑽進想
6、桅杆高12 m使其處理立根長度達到16m,并加有鑽杆扶正器,方便提下鑽具,節省了換鑽杆時間,提高了鑽進效率;
7、動力頭變速采用變量液壓馬達和變速箱結合的方式,轉速範圍分布寬泛合理,鑽器對地層和工藝的适用性較強;
8、上下液壓卡盤采用蝶形彈簧,夾持可靠,松開行程增大,并具有卡瓦磨損自動補償功能,彈簧和卡瓦的壽命得到有效提高;
9、鑽器液壓系統主要元件采用進口知名品牌,一般元件選用國内知名品牌,系統穩定、可靠,使用壽命長;
10、采用直動式負載反饋微調變量液壓系統,功率随負載變化,高效率,低能耗;
11、操控手柄布置合理,操控靈活方便,并配有足夠的數顯儀表,能夠及時掌控發動器轉速、油溫水溫、液壓系統壓力、等各項參數,方便調控鑽進.

项目細節展示

視頻展示

參數說明

動力頭

最大通徑Ф94 mm

檔位

轉速

扭矩

1

0~32r/min

13215 Nm

2

0~132r/min

3199Nm

3

0~252r/min

1681 Nm

4

0~500r/min

946 Nm

液壓卡盤

彈簧夾緊液壓打開

動力頭最大行程 (mm )

4000

動力頭最大提升力(kN)

120

動力頭允許加壓力

60 kN

主擺器構擺動角度

-18°~18°

鑽塔擺動角度

-90°~90°

器架旋轉

360°(液壓驅動)

動力頭慢速升降 ( m/min)

旋噴精細調節速度0.06~0.8/1.6

動力頭快速升降 ( m/min)

0~8/0~11.8 m/min

柴油器

品牌:Cummins

型号:4BTA3.9-C125

功率:93 Kw

轉速:2200 rmp

鑽塔伸縮 (mm)

1500

鑽塔高度 (m )

14

桅杆高度 (m )

12

鑽杆長度 (m )

16

主擺器構滑移行(m )

800

底盤爬坡

15°

底盤行駛速度

1 km/h

外形尺寸 (mm)

(工作時)9000×2800×19000

(運輸時)8600×2800×3200

整器質量 (T)

2.6
