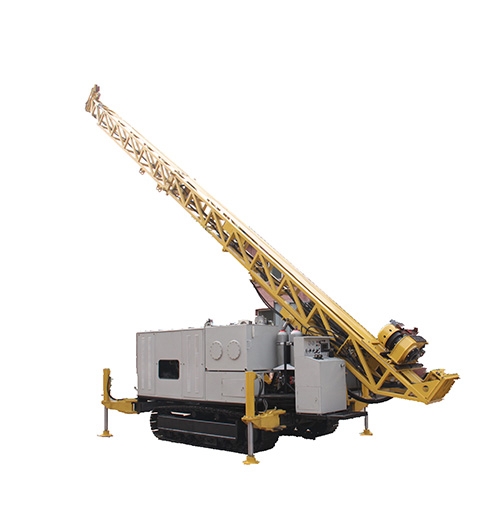

岩心鑽器 XDL-1800 型

项目描述: XDL-1800型履帶式全液壓岩心鑽器是我公司針對繩索取心的工藝特點研發的一種全液壓卡盤式通孔動力頭岩心鑽器,适用于中深孔取心鑽探。該鑽器在上/下鑽速度、孔底壓力控制、鑽進參數顯示和控制方面具有顯著的特點。該器主要适用于以金剛石複合片、硬質合金為主的岩心鑽探。可用于地質、勘察、水文水井、淺層油氣等施工領域。

适用施工項目:

地質勘查 土壤取樣 地下水取樣 礦産開采
技術特點 參數說明 建设案例 同類推薦

项目說明

1、液壓盤式制動器主卷揚器,使用液壓操控鉗盤式制動器 ,使主卷揚具備自由落鈎性能,操控方便、輕松、可靠,可有效縮短上下鑽時間,降低工人勞動強度。
2、采用恒壓鑽進控制系統,自動(手動)設定鑽壓(鑽頭與孔底的比壓),提高鑽進效率,保證成孔質量,延長鑽頭壽命。

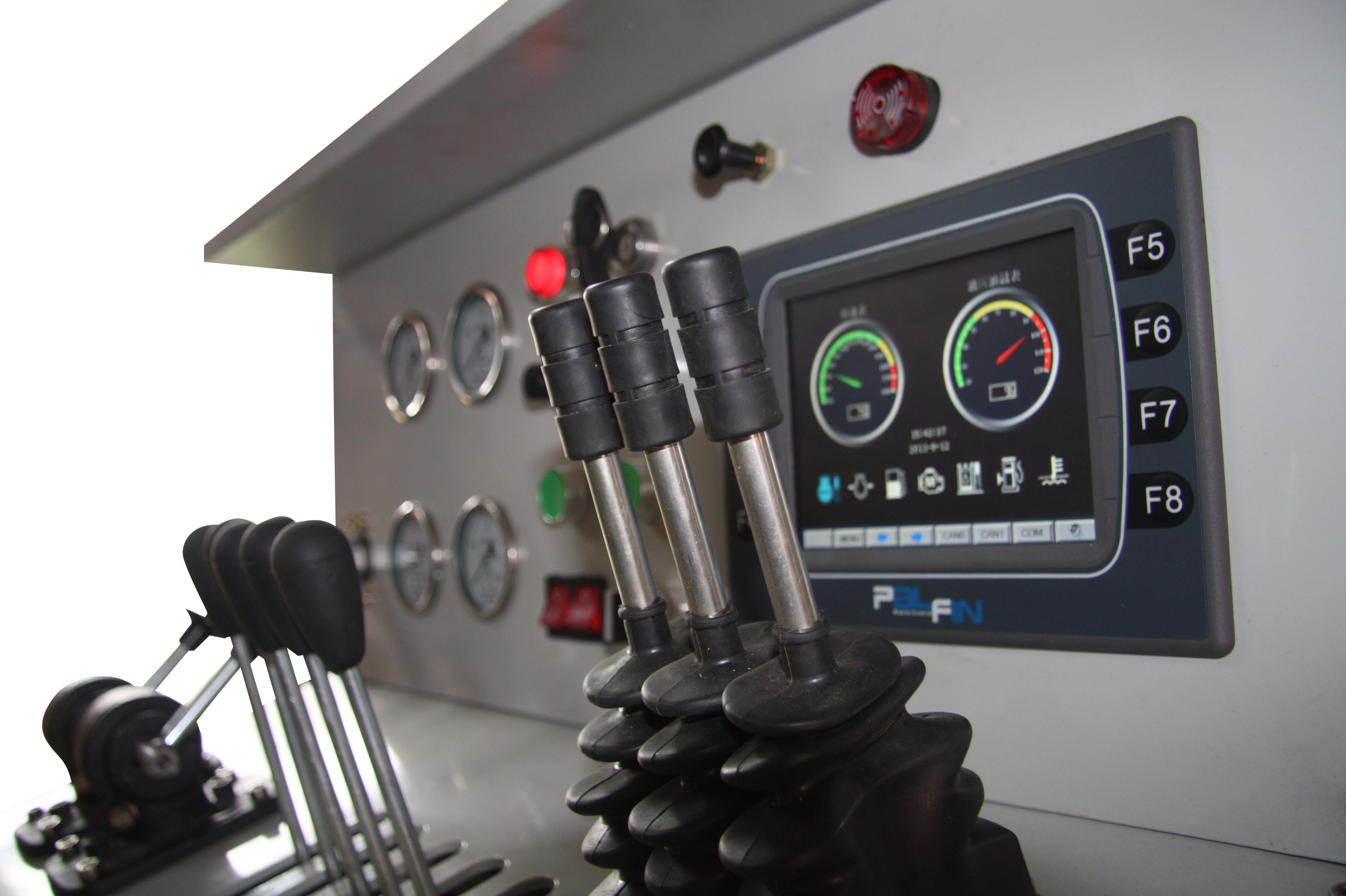

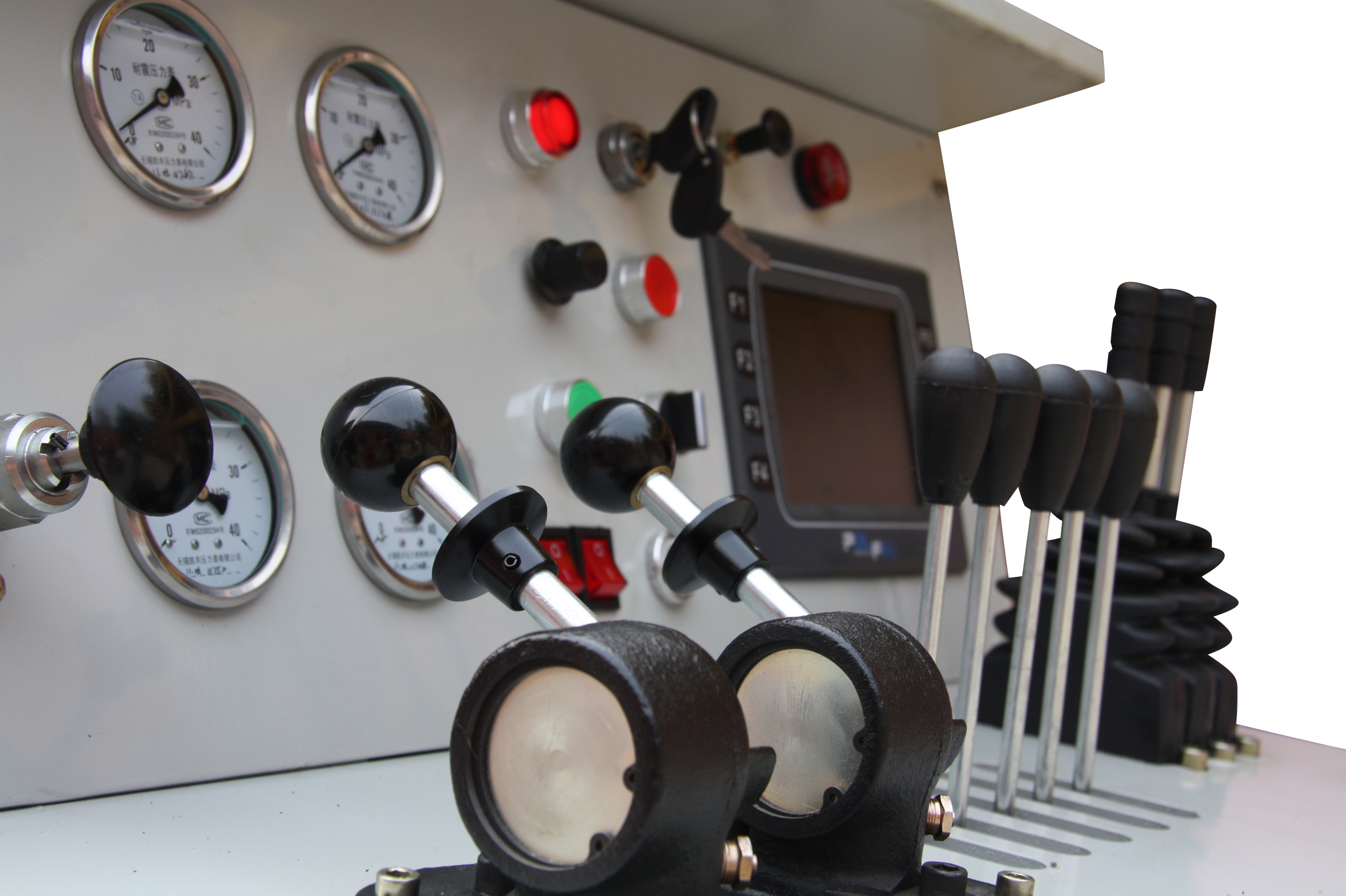

3、 操控手柄布置合理,操控靈活方便,并配有功能強大的動态參數顯示控制系統,能夠及時掌控發動器轉速、油溫水溫、液壓系統壓力、泥漿泵壓力、鑽深、孔底壓力等各項參數,方便調控鑽進想。
4、桅杆高13.5m使其處理立根長度達到9m,并加有鑽杆靠架,方便提下鑽具。
5、設置随鑽測深系統,可使司鑽工随時了解鑽深。
6、設置天車防碰系統,可有效防止事故發生,使鑽器操控更安全。
7、動力頭變速采用變量液壓馬達和變速箱結合的方式,轉速範圍分布寬泛合理,鑽器對地層和工藝的适用性較強。
8、鑽器液壓系統主要元件采用進口知名品牌,一般元件選用國内知名品牌,系統穩定、可靠,使用壽命長。
9、采用直動式負載反饋微調變量液壓系統,功率随負載變化,高效率,低能耗。
10、液壓卡盤采用碟簧,夾持可靠。
11、底盤采用履帶式,适用于較為複雜的地形行進,采用外擴式液壓支腿,增大支撐面積,可有效提高鑽器的穩定性。

项目細節展示

視頻展示

參數說明

動力頭

最大通徑Ф117 mm

檔位

轉速

扭矩

1

0~445 r/min

5150 Nm

2

0~940 r/min

2425 Nm

液壓卡盤

彈簧夾緊液壓打開

夾持力:450 kN

動力頭最大行程

3.4 m

桅杆高度

13.5 m

動力頭最大提升力

160 kN

動力頭允許加壓力

78 kN

鑽杆直徑

BQ 1800 m

NQ 1200 m

HQ 800 m

PQ 600 m

鑽孔傾角

0~ 90°

動力頭慢速升降

自動設定恒壓鑽進

動力頭快速升降

快-慢 無級變速

柴油器

品牌:Cummins

型号:6CTA8.3- C240

功率:179 Kw

轉速:2200 rmp

主卷揚

空鼓提拔力:86 kN

速度(空鼓):52 m/min

容繩量:60 m/φ22 mm

副卷揚

空鼓提拔力:12 kN

速度:114 m/min

容繩量:1800m/φ8 mm

桅杆滑移行程

1350 mm

外形尺寸

(工作時mm)6000×3850×14500

(運輸時mm)8000×2300×3340

整器質量

15000 kg
