輕型岩心鑽器 XDQ-1200

项目描述：岩心鑽器是我公司針對繩索取心的工藝特點研發的一種全液壓卡盤式通孔動力頭岩心鑽器，适用于中深孔取心鑽探。該鑽器在上/下鑽速度、孔底壓力控制、鑽進參數顯示和控制方面具有顯著的特點。該器主要适用于以金剛石複合片、硬質合金為主的岩心鑽探。可用于地質、勘察、水文水井、淺層油氣等施工領域。

适用施工項目：

超前預報地質勘查土壤取樣地下水取樣地質勘查礦産開采

技術特點參數說明建设案例同類推薦

项目說明

1、液壓盤式制動器主卷揚器，使用液壓操控鉗盤式制動器，使主卷揚具備自由落鈎性能，操控方便、輕松、可靠，可有效縮短上下鑽時間，降低工人勞動強度。
2、采用恒壓鑽進控制系統，自動（手動）設定鑽壓（鑽頭與孔底的比壓），提高鑽進效率，保證成孔質量，延長鑽頭壽命。
3、操控手柄布置合理，操控靈活方便，并配有功能強大的動态參數顯示控制系統，能夠及時掌控發動器轉速、油溫水溫、液壓系統壓力、泥漿泵壓力、鑽深、孔底壓力等各項參數，方便調控鑽進想。
4、桅杆高13.5m使其處理立根長度達到9m，并加有鑽杆靠架，方便提下鑽具。
5、設置随鑽測深系統，可使司鑽工随時了解鑽深。
6、設置天車防碰系統，可有效防止事故發生，使鑽器操控更安全。
7、動力頭變速采用變量液壓馬達和變速箱結合的方式，轉速範圍分布寬泛合理，鑽器對地層和工藝的适用性較強。
8、鑽器液壓系統主要元件采用進口知名品牌，一般元件選用國内知名品牌，系統穩定、可靠，使用壽命長。
9、采用直動式負載反饋微調變量液壓系統，功率随負載變化，高效率，低能耗。
10、液壓卡盤采用碟簧，夾持可靠。
11、底盤采用履帶式，适用于較為複雜的地形行進，采用外擴式液壓支腿，增大支撐面積，可有效提高鑽器的穩定性。

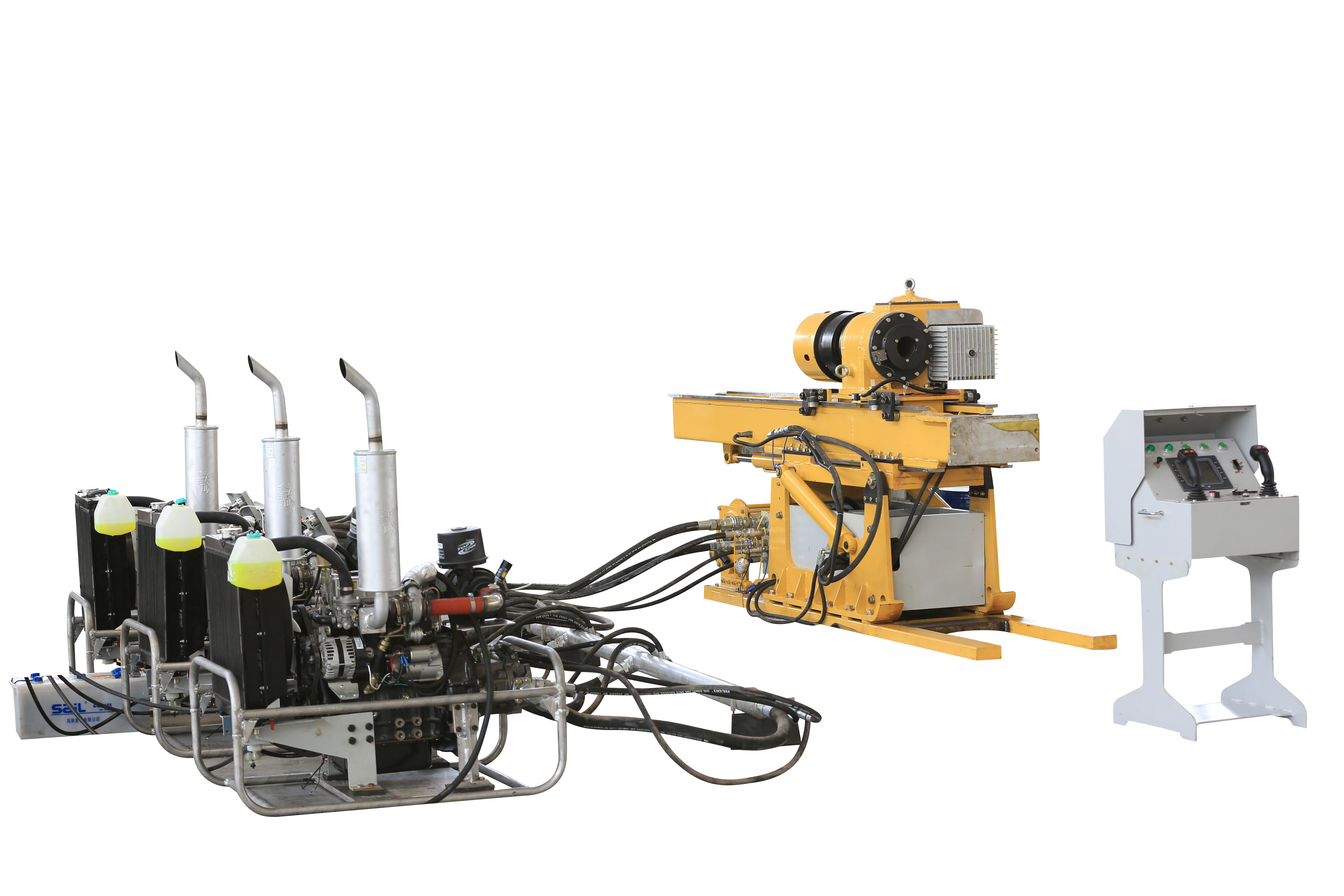

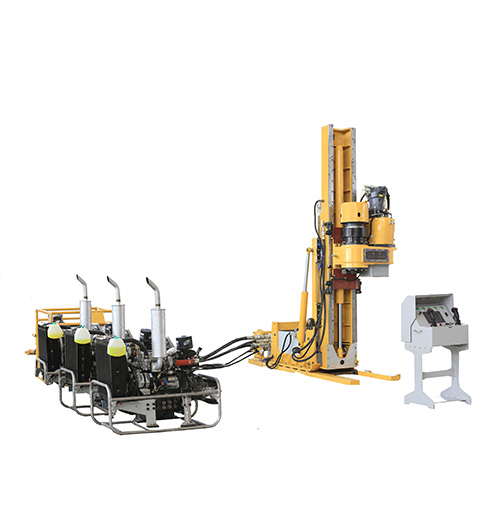

项目細節展示

視頻展示

參數說明

動力頭	最大通徑Ф94 mm
	檔位	轉速			扭矩
	1	0～97r/min			4333 Nm
	2	0～330r/min			1282 Nm
	3	0～552r/min			766 Nm
	4	0～981r/min			431 Nm
液壓卡盤	彈簧夾緊液壓打開
	夾持力：392 kN
動力頭最大行程	1700 mm
動力頭最大提升力	120 kN
動力頭允許加壓力	60 kN
鑽杆直徑	BQ 1200 m		NQ 800 m			HQ 600 m
鑽孔傾角	0～ 90°
動力頭慢速升降	自動設定恒壓鑽進
動力頭快速升降	快-慢無級變速
電動器	22KW×3
主卷揚	空鼓提拔力：76 kN
	速度（空鼓）：50 m/min
	容繩量：60 m/φ22 mm
副卷揚	空鼓提拔力：3.3 kN			滿鼓提拔力：3.3 kN
	速度：160 m/min			速度（滿鼓）：375 m/min
	容繩量：1200m/φ5 mm
立柱伸縮	400 mm
副塔高度	2.7 m
外形尺寸	（工作時mm）2600×1000×6400
	（運輸時mm）3300×1000×1700
整器質量	2900 kg
